1) 概述

產品特點

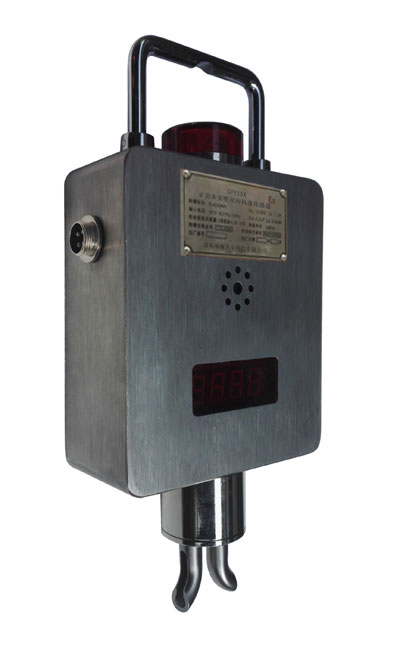

GFY15X型礦用雙向風速傳感器采用差壓原理，無轉動部件，性能可靠?？砷L(zhǎng)時間連續監測礦井總回和各進、回風巷等地的實時風速、風向和風量。

主要用途和適用范圍

該產品主要用于礦山井下進、回風巷道通風風速、風量測量和風向監測。礦山井下有毒有害氣體通過通風方式排出井口外，所以通風的監測是保證礦井安全生產的重要手段。

1) 技術特性

主要特征

傳感器具有風速、風向、風量檢測功能。

傳感器具有輸出狀態指示功能。

傳感器具有紅外遙控設置功能。

傳感器具有聲光報警功能。

主要技術指標

工作電壓、工作電流：

工作電壓：(9～25)V DC；工作電流≤180mA。

輸出信號

傳感器具有兩路信號輸出，一路輸出風速信號，一路輸出風向信號；

風速輸出信號制式為數字信號： RS-485數字通信，信號工作電壓峰峰值不大于15 Vp-p、信號工作電流峰峰值不大于15信號： RS-485數字通信，信號工作電壓峰峰值不大于15 Vp-p、信號工作電流峰峰值不大于1500 mA。

風向輸出信號制式為數字 mA。

風速測量范圍：(0.4～15)m/s，分辨率0.1m/s。

風量測量范圍：根據巷道橫截面積實時顯示測量點風量值，最大量程為750 m3/s。

反向風速測量范圍：(0.4～15)m/s，分辨率0.1m/s。

基本誤差

風速基本誤差:±0.2m/s。

反向風速基本誤差：±0.2m/s。
